￭活塞組
▲活塞組是活塞、活塞銷、活塞環等的總稱。活塞組在連桿的股動下，在氣缸內作往復運動，在氣閥部件的合作下完結吸入、緊縮和運送氣體的效果。
活塞筒形活塞分頂部、環部和裙部三有些。
‚活塞銷活塞銷用來銜接活塞和連桿小頭。
ƒ活塞環活塞環有氣環和油環兩種。
▲氣環的效果是密封氣缸的作業容積，避免緊縮氣體經過氣缸壁與活塞外表之間的空隙走漏到曲軸箱中。

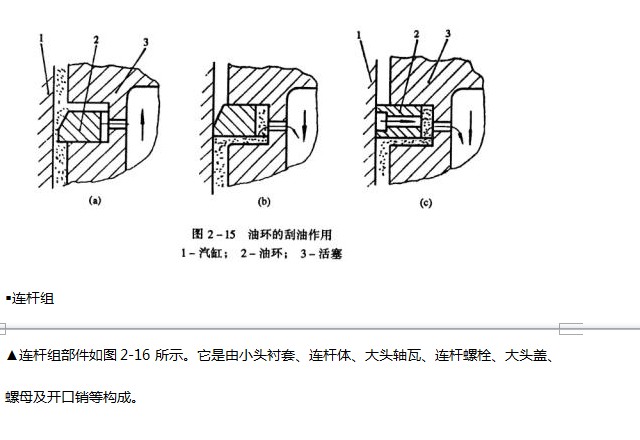

▲油環的效果是刮下附著于氣缸壁上剩余的光滑油，并使壁面上油膜散布均勻。

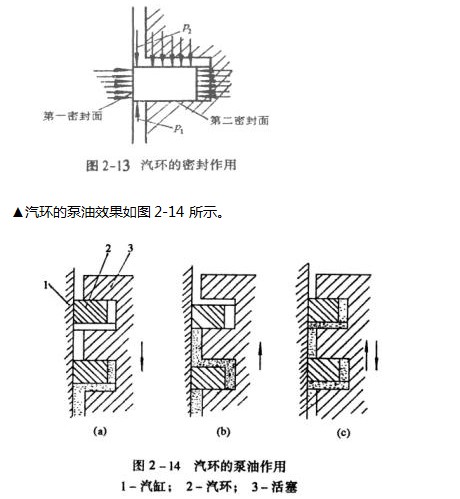

▲汽環的密封效果如圖2-13所示。
▲汽環的泵油效果如圖2-14所示。
￭連桿組

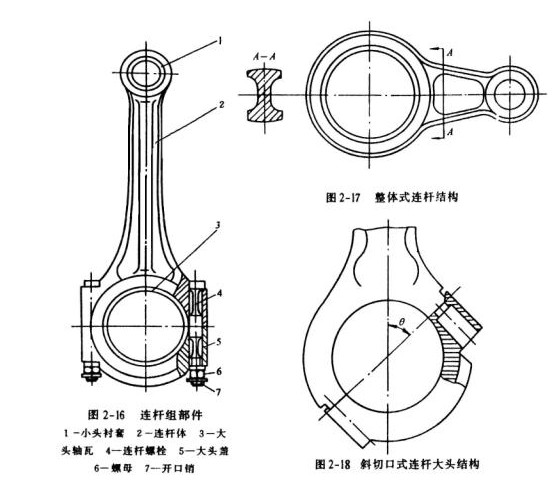

▲連桿組部件如圖2-16所示。它是由小頭襯套、連桿體、大頭軸瓦、連桿螺栓、大頭蓋、螺母及開口銷等構成。
▲連桿的效果是將活塞與曲軸銜接起來，將曲軸的旋轉運動變?yōu)榛钊耐鶑瓦\動。連桿與曲軸相連的一端稱連桿大頭，作旋轉運動；雖一端經過活塞銷與活塞相連的有些，稱為連桿小頭，作往復運動；大頭與小頭之間稱為連桿體，作往復與搖擺的復合運動。
▲連桿大頭有剖分式和整體式兩種。

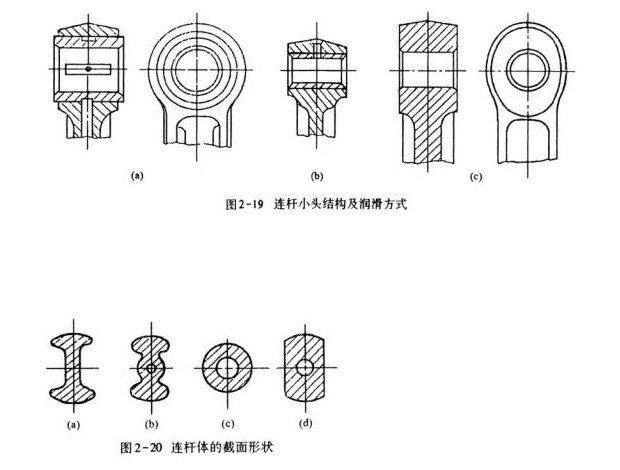

▲連桿小頭通常為整體式圓環形構造，如圖2-19所示。
▲連桿體的截面形狀有工字形（圖2-20）、圓形等。有些連桿體中心鉆有油孔，以便使光滑油能由大頭經過油孔送到小頭，光滑小頭軸承。

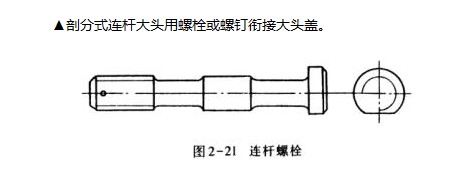

▲剖分式連桿大頭用螺栓或螺釘銜接大頭蓋。
￭曲軸
▲曲軸是壓縮機的主要部件之一，壓縮機的悉數功率都經過曲軸輸入。曲軸受力情況復雜，請求有滿足的強度、剛度和耐磨性。在中小型制冷壓縮機中，最為多見的是曲拐軸和偏疼軸兩種類型。

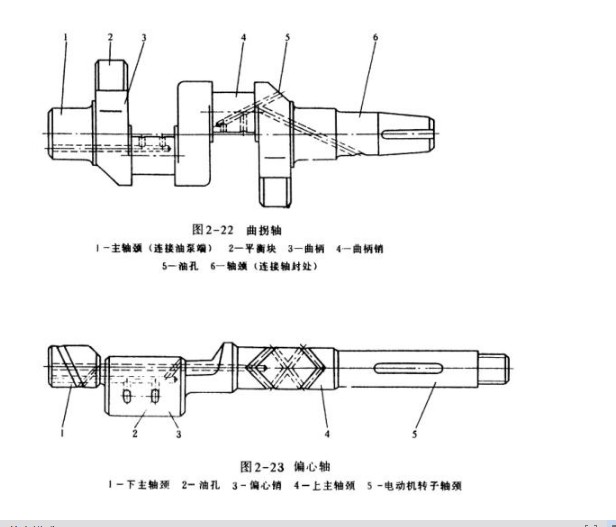

▲曲拐軸簡稱曲軸，構造如圖2-22所示。它由主軸頸、曲柄和曲柄銷（又稱連桿軸頸）三有些構成。
▲偏疼軸構造如圖2-23所示，多用于小型全封閉或半封閉式壓縮機中。連桿大頭選用整體式，裝在偏疼輪上，軸的一端作為電動機的主軸，主軸承和連桿都選用滑動軸承，光滑油從軸上的油孔進入連桿軸承。
