傳統的恒溫恒濕箱的溫濕度調理辦法主要有露點操控方法和直接調溫調濕方法2種。
¤ 為使實驗箱具有呼應速度快、溫濕度調理精度高的特色，木實驗箱選用平衡溫濕度操控方法(BHTC方法)，即：制冷壓縮機接連作業進行冷卻除濕，通過給加熱用加熱器與加濕用加熱器輸入必定的操控量，到達冷卻平衡PID調理形式，有效地減小了空氣的時刻常數，提高了呼應速度；并使用微機運算來預估抵償空氣溫、濕度的禍合聯系，完成了較好的操控質量。

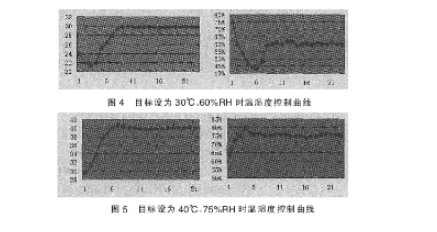

¤ 選用上述操控方法，設定溫濕度操控方針為300C.600IcRH和400C.750I0RH時，所得操控成果如圖4.5所示。
¤ 圖4.5的數據是每距離Smin記載得到的。圖4為從開機溫度240C、相對濕度750I0RH開端運轉的狀況。
¤ 因?yàn)殚_端運轉時，箱體及加濕用水均處于室溫，需求必定的預熱時刻，而壓縮機一開機即可制冷除濕，因而，開始時溫濕度均有必定程度的卜降，但終因其加熱加濕才能強于制冷除濕才能，使其進入加熱加濕的操控狀況，終究到達在設定溫濕度點的平衡操控，到達較抱負的操控安穩度。
¤ 圖5則是在安穩操控300C.600I0RH 2h后，將方針從頭設為400C.750IcRH而得到的操控成果。
¤ 可見，選用平衡溫濕度操控原理獲得了滿意的成果，體系目標如卜：溫度動搖士0.5℃，相對濕度動搖士20I0RH即便思考溫度傳感器的測量差錯小于0.5℃濕度傳感器的測量差錯為20I0RH，則其歸納差錯，其溫度差錯小于10C濕度差錯小于40I0RH，足以滿意藥典規則的溫度差錯小于2℃濕度差錯小于50I0RH的請求。
¤ 別的，因?yàn)閷λ幍湟?guī)則的實驗點做了格外的校對，木實驗箱在這些實驗點的操控精度優于藥典規則的差錯請求。
