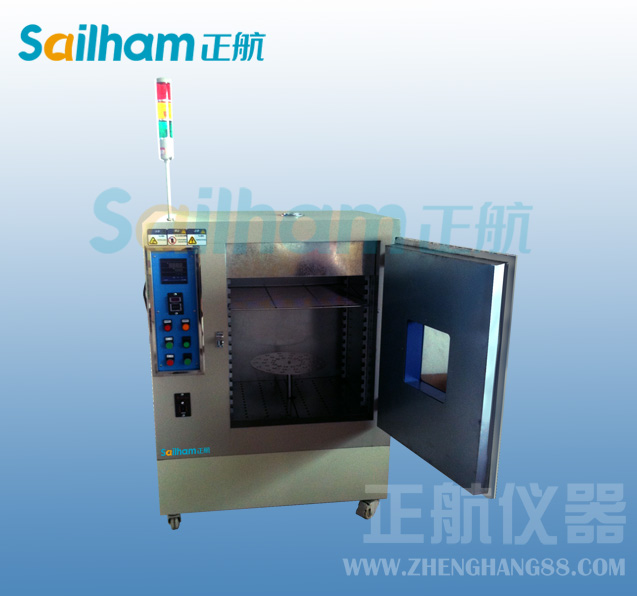

紫外線老化箱/紫外線試驗機的擊穿測試
紫外線老化箱/紫外線試驗機為識別電介質強度的變化，進行了一系列交流斜坡擊穿測試，測試設備為交流擊穿成套裝備（頻率50Hz，斜坡升壓50V/s，符合ASTM D419標準）。對于每種材料總共選取30個擊穿樣品以滿足統計規律。測試單元用硅油做介質以防止樣品的閃絡。使用的電極為6.3mm不銹鋼球并每5次擊穿更換一次電極以防止電極破壞。
交流斜坡速率的線性度也是每5個樣品擊穿確認一次。需要注意的是，由于不存在完全均勻的介質，特別是高聚物的聚集形態非常復雜，擊穿規律往往呈統計分布，而各類老化產生的樹枝化現象，也說明了擊穿的隨機性。因此，研究固體電介質的擊穿特性時，需認識到擊穿損傷過程及其隨機性。其工頻擊穿場強往往不是一個確定值，而是在一定的范圍內變化，而這個變化范圍會受到很多外界因素的影響。
紫外線老化箱/紫外線試驗機在對電介質擊穿特性的研究上，國內外普遍采用統計分析的方法程度的減小誤差。兩參數的威布爾（Weibull）分布被IEC推薦用于表征固體絕緣的破壞。在交流或直流電壓下若某一固體絕緣的破壞概率用雙參數Weibull分布表示，則它的累計破壞概率 ) (x F ：] ) /( exp[ 1 ) (βα x x F − − = （5.1）式中，x為樣本的特征擊穿場強，α是尺度參數，表示累計破壞概率為63.2%時的擊穿強度，也叫Weibull擊穿強度；β為表征數據分散程度的形狀因子，其值越大說明分散越窄。擊穿電壓數據是通過2參數的威布爾分布，運用59 MATLAB軟件的wblfit(data)函數工具箱進行統計分析，采用似然置信范圍。
