閃光接觸效率和閃光接觸持續時間測試方法
1 范圍
本標準規定丁小型照相機上閃光接觸效率和閃光接觸持續時間的測試方法。
本標準適用于小型照相機上閃光接觸效率和閃光接觸持續時間的測試。
2 閃光接觸效率測試方法
2.1 測試原理

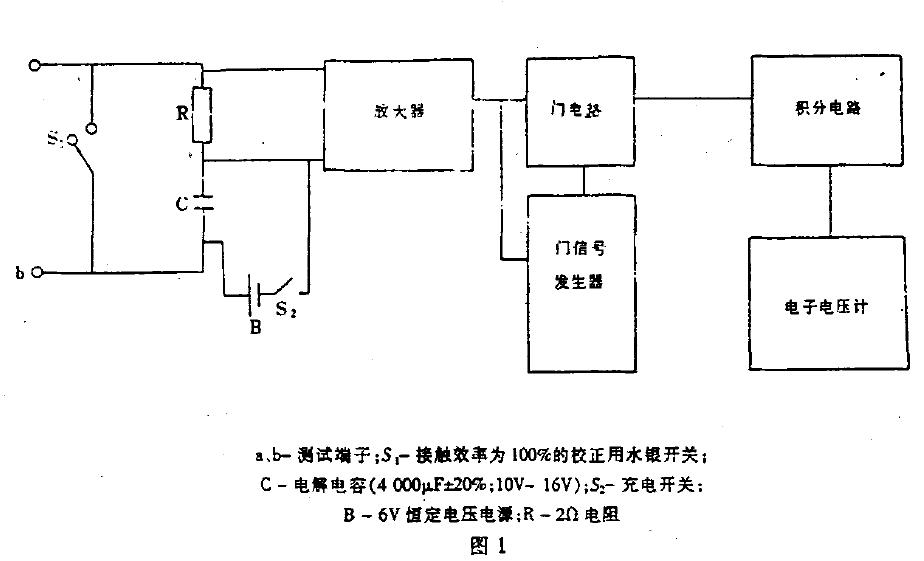

測試原理如圖l 所示
2.2測試步驟
2.2.1校正
斷開a ， b 端.接通開關S2，將電解電容C 充滿宅，然后斷開，立即接通開關S1，將電子電壓計的顯示調到滿刻變(100%)。
2.2.2 測量
斷開開關5" 將a 、b 端分別接在閃光觸點的兩端上，接通開關5，將電解電容C 充滿電，然后斷開，立即使閃光觸點按正常工作狀態接觸，讀出電子電壓計所顯示的數值，將此值與電子電壓計滿刻度值相比即為閃光接觸效率。
3 閃光接觸持續時間測試方法
3.1 測試原理
測試原理如圖2 所示
